二片式高平台球阀
一、二片式高平台球阀 产品概述
二片式高平台球阀是内螺纹球阀种类中的一种形式，高平台的设计多是为了和气动执行器组成二片式气动球阀，或与电动执行器连接组成二片式电动内螺纹球阀，阀门结构十分紧凑、占用空间小，与执行器连接后极大的扩展了本阀门的应用场合和范围，可以用在自动化控制系统中，实现对管道内气路、油路、水路等介质的控制。

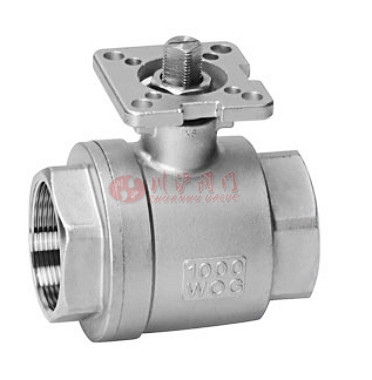

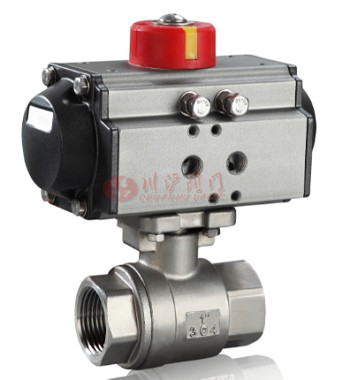

二、二片式高平台球阀 产品图片
 |
 |
| 二片式高平台球阀 | 二片式高平台球阀 |
三、二片式高平台球阀 零部件参数
| 设计制造DESIGN: | GB/T-12224/ANSI B16.34 |
|---|---|
| 螺纹标准THREAD | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 检查与测试TEST | GB/T-13927/API598 |

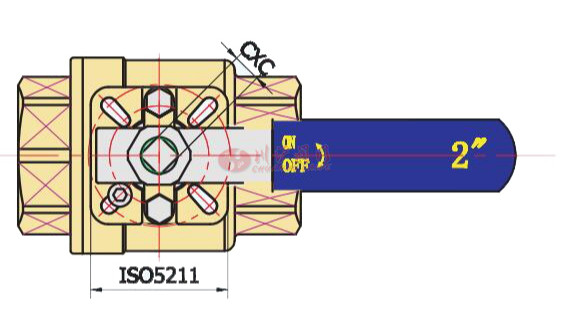

四、二片式高平台球阀 分解图
 |
五、二片式高平台球阀 零部件材质
| NO. | 零件名称PART NAME | 材质 MATERIALS LIST | |
|---|---|---|---|
| 1 | 阀体BODY | CF8M | Cf8 |
| 2 | 阀盖END CAP | CF8M | CF8 |
| 3 | 球 BALL | SS316 | SS304 |
| 4 | 阀杆STEM | SS316 | SS304 |
| 5 | 阀座SEAL | RTFE | RTFE |
| 6 | 线条 BODY SEAL | PTFE | PTFE |
| 7 | 杆密封 THRUST WASHER | PTFE | PTFE |
| 8 | 0型圈 STEM O-RING | VITON | VITON |
| 9 | 中头垫 STEM PACKING | PTFE | PTFE |
| 10 | 填料压套GLAND | SS304 | SS304 |
| 11 | 碟簧 BELLEVILLE WASHER | SS304 | SS304 |
| 12 | 填料压套GLAND | SS304 | SS304 |
| 13 | 定位片 STOP WASHER | SS304 | SS304 |
| 14 | 金属垫WASHER | SS304 | SS304 |
| 15 | 手柄HANDLE | SS304 | SS304 |
| 16 | 螺帽 HANDLE NUT | SS304 | SS304 |
| 17 | 螺栓BOLT | SS304 | SS304 |
| 18 | 螺母NUT | SS304 | SS304 |
| 19 | 胶套 HANDLE COVER | PLASTIC | PLASTIC |

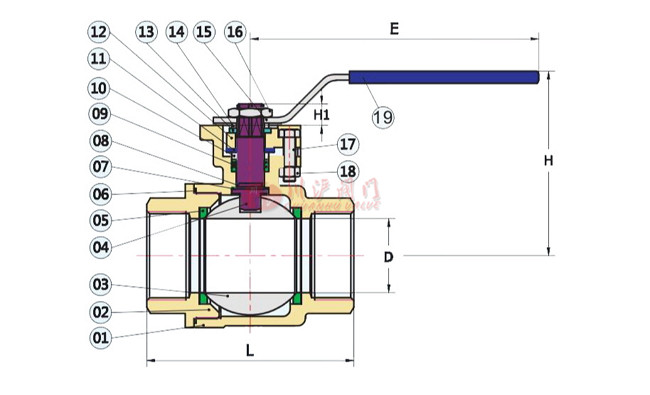

六、二片式高平台球阀 结构图
 |
七、二片式高平台球阀 连接尺寸
| SIZE | D | L | E | H | H1 | C |
|---|---|---|---|---|---|---|
| 1/2" | 15 | 62 | 120 | 70 | 9 | 9 |
| 3/4" | 20 | 74 | 137 | 78 | 9 | 11 |
| 1" | 25 | 86 | 137 | 82 | 11 | 11 |
| 1-1/4" | 32 | 96 | 187 | 88 | 11 | 11 |
| 1-1/2" | 38 | 108 | 187 | 93 | 14 | 11 |
| 2" | 50 | 120 | 187 | 103 | 14 | 14 |
| 2-1/2" | 65 | 160 | 315 | 165 | 17 | 17 |
| 3" | 85 | 185 | 315 | 180 | 17 | 17 |
| 4" | 100 | 225 | 265 | 200 | 17 | 17 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-二片式高平台球阀.PDF
